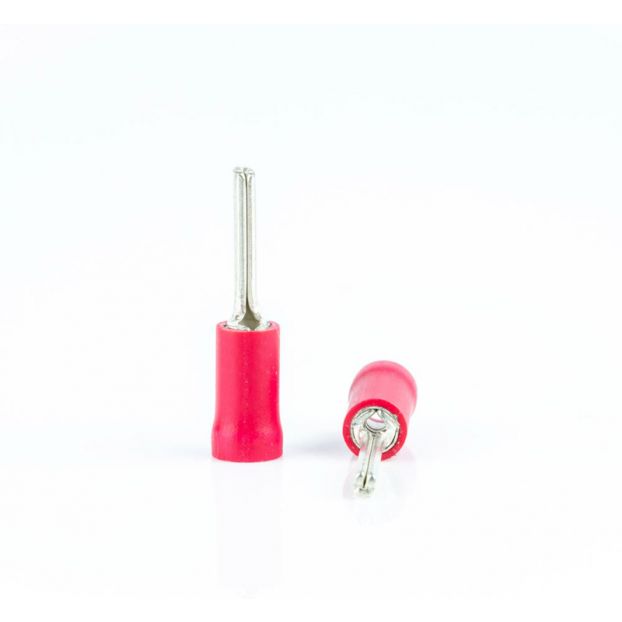

WKK - Pin terminals - Insulated - 22,5mm - Red - Without sleeve - 100 pieces
Stock (pcs.): 10
Pin terminals are used to safely attach cables to electrical devices or junction boxes. Also available without sleeve and with 'easy entry'. Insulated. In three colors, each of which corresponds with a size: Red: cable core of 0,5 ~ 1,5mm2, AWG 22 ~ 16. Blue: cable core of 1,5 ~ 2,5mm2, AWG 16 ~ 14. Yellow: cable core of 4,0 ~ 6,0mm2, AWG 12 ~ 10.
| Art.no. | 41223191271 |
|---|---|
| Brand | WKK |
| Crimp terminal type | Pin terminals |
| Maximum electrical voltage | 600 V max. |
| Maximum temperature (°C) | 75 |
| Insulation material | PVC |
| Connector material | Copper |
| With sleeve | No |
| Insulation color | Red |
| Wire range (mm²) | 0.5 ~ 1.5 |
| AWG | 22 ~ 16 |
| Length (mm) | 22.5 |
| For crimp terminal type | Profile 1: for ferrules with & without collar, 0.5 - 16.0 mm² Profile 2: for insulated terminals from 0.5 - 6.0 mm² Profile 3: for non-insulated terminals from 0.5 - 10.0 mm², DIN 46234 |
| Properties | Excellent electrical properties and creeping resistance / Flame retardant and self-extinguishing in 60 seconds |
| PU (pcs.) | 100 |
Specificaties en eigenschappen
Deze kabelschoenen zijn speciaal ontworpen voor kabelkernen met een doorsnede van 0,5 tot 1,5 mm² (AWG 22-16). De rode kleurcodering zorgt voor snelle en eenvoudige identificatie tijdens installatie. De 22,5 mm maatvoering en het ontbreken van een huls maken deze kabelschoenen geschikt voor specifieke aansluitingen waar een compacte verbinding gewenst is. De isolerende laag beschermt tegen kortsluiting en zorgt voor een veilige werkomgeving.Voordelen en unieke kenmerken
De isolatie van deze pin kabelschoenen biedt extra veiligheid en voorkomt ongewenste contacten. Het compacte ontwerp zonder huls maakt ze ideaal voor situaties waar ruimte beperkt is. De heldere rode kleur zorgt voor een duidelijke visuele indicatie van de kabelmaat, wat de installatie vereenvoudigt en de kans op fouten minimaliseert. De levering per 100 stuks is kostenefficiënt en praktisch voor professioneel gebruik.Toepassingen en gebruik
Deze kabelschoenen zijn geschikt voor diverse toepassingen in de elektrotechniek. Gebruik ze voor het aansluiten van kabels op elektrische apparaten, aansluitdozen en andere componenten. Ze zijn ideaal voor installaties in de automotive sector, machinebouw, en andere industriële omgevingen. De eenvoudige montage maakt ze een praktische keuze voor zowel kleine als grote projecten.Onderhoud en levensduur
Voor een optimale werking is het belangrijk de kabelschoenen correct te monteren met een geschikte krimptang. Verder is specifiek onderhoud niet vereist. Controleer de verbindingen regelmatig op eventuele beschadigingen.
